Skived Fin Heat Sink with Heat Pipe_Soldering Type
페이지 정보
작성자 최고관리자 작성일 19-12-04 14:20본문
※KCSONE
<생산가능사양>

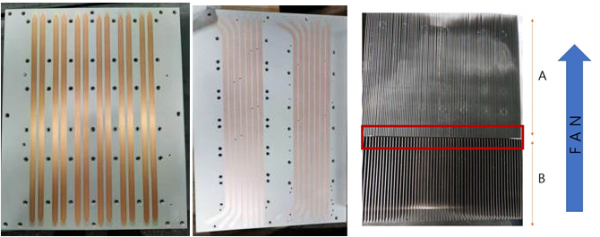

B 최대길이 150mm A+B 450mm 이내 빨강박스 홈 2~3mm<해당 사진 제품 스펙>
FIN 1.0 Spacing 3.0mm FIN 높이 60, Base 12mm<제품 장점>
FIN으로 들어오는 바람의 양을 증가시키기 때문에 방열효과가 높습니다. 상대적으로 풍압이 약간 증가하지만 풍속 또한 상대적으로 증가함에 따라 높은 방열효과를 볼 수 있습니다. 최근 방열판 설계 동향 (Sungrow(社) Reference Design) 疏密齿（Fin풍속(밀도)조절）하나의 FIN스펙으로 Skiving 하고 두 부분으로 나누어 바람이 들어가는 쪽의 FIN을 하나 걸러 하나 제거하여 간격을 넓힘. 히트싱크로 들어가는 풍량이 늘어나기 때문에 방열효과를 높일 수 있음. 최근 1500VDC Sungrow Inverter 제품 중 늘어나고 있는 신규 설계방식 입니다.
l 구리파이프의 삽입
기본적으로 알루미늄 플레이트의 홈과 구리파이프는 interference fit으로 삽입하기 때문에 남은 작은 틈새를 EPOXY 또는 Soldering으로 접합. 따라서 Epoxy 와 Soldering 차이가 크진 않음. Epoxy 와 Soldering 열원접촉면 온도 차 약 3℃ (제품에 따라 상이함으로 정확한 수치는 시뮬레이션 필요 합니다.) 알루미늄과 구리파이프는 바로 Soldering 할 수 없고 매개체가 필요하기 때문에 니켈전기도금 과정필요 합니다.EPOXY Type : 파이프 삽입→Epoxy Soldering Type : 니켈전기도금 →파이프 삽입→Soldering
Soldering 가능 사이즈: 폭400，높이150
